Die Steuereinheit ZL 4fach Stromerkennung 24/230 dient zur Ansteuerung von bis zu 4 Motoren mit 230V~. Eine Stromerkennung prüft, ob Strom fließt. Fließt über keinen Ausgang mehr Strom, werden alle Ausgänge abgeschaltet.

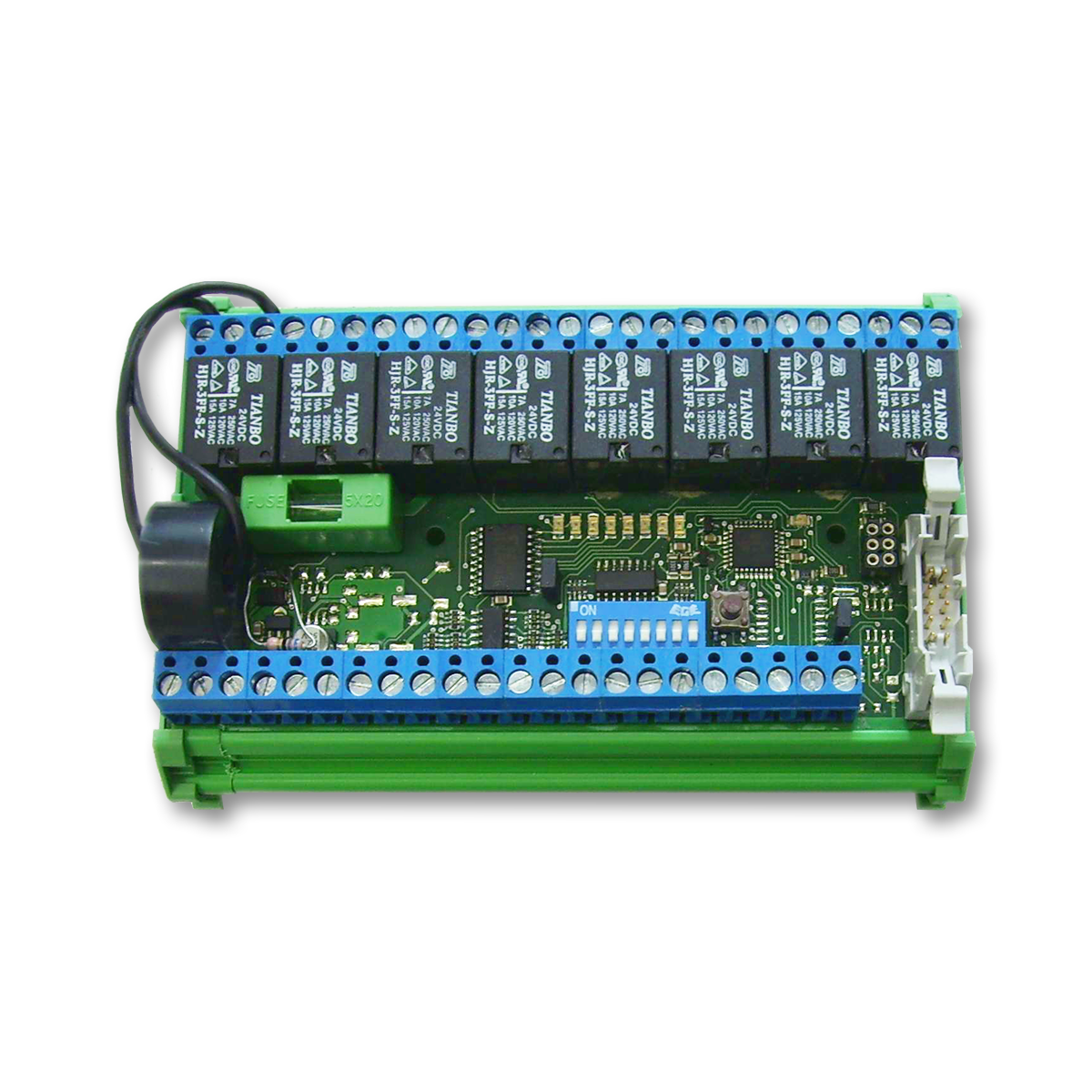

MSE ZL 4fach Stromerkennung 24/230

Technische Daten

  • Versorgnungsspannung: 24 V DC
  • Stromaufnahme: 110 mA DC
  • Ausgangsspannung: 230 V AC 50 Hz
  • Ausgangsstrom: 4 A AC (pro Kanal)
  • Steuerspannung: 24 V DC
  • Anschlussart: Schraubklemmen
  • Schutzart (Aufputzgehäuse): IP55

Funktionsbeschreibung

Die MSE ZL 4fach Stromerkennung 24/230 hat eine Zeitlogik. Das bedeutet, dass der Motor nach 2 Sekunden gedrückt halten des Tasters automatisch bis zum Endschalter fährt. Durch ein Tasten in die Gegenrichtung wird der Motor gestoppt. Zusätzlich hat die Steuereinheit eine integrierte Stromerkennung. Das heißt, dass die Ausgänge abgeschaltet werden, wenn kein Strom mehr fließt.

Artikel Name Gehäuse Abmessungen
200107 MSE ZL 4fach Stromerkennung 24/230 Ohne Gehäuse L125x B75 x H20 mm
200109 MSE ZL 4fach Stromerkennung 24/230 AP Aufputz L150 x B110 x H70 mm
200113 MSE ZL 4fach Stromerkennung 24/230 REG Hutschiene L130 x B75 x H20 mm
